Монтаж кабельних і трубних проходок Roxtec
Принцип монтажу кабельних проходок Roxtec простий. Рама закріплюється у конструкції, довкола кабелів чи труб розміщуються ущільнювальні модулі, а після заповнення простору вузол стискається компресійним елементом. Кріплення рами виконується зварюванням, болтовим з’єднанням, бетонуванням або встановленням у підготовлений отвір. Універсальної послідовності монтажу Roxtec немає. Конкретні кроки залежать від типу проходки.
Основні етапи правильного монтажу Roxtec
Монтаж кабельних та трубних проходок складається з кількох послідовних кроків, кожен із яких впливає на кінцевий результат герметизації. Точна послідовність залежить від типу системи. Проте є кілька загальних етапів, до яких належать підготовка отвору, підбір модулів та фінальна компресія. Під час придбання системи ви отримуєте детальну інструкцію монтажу Roxtec відповідно до умов вашого проєкту.
Підготовка отвору та встановлення рами
Перед монтажем систем герметизації кабелів і труб перевіряється розмір отвору відповідно до обраного типорозміру рами. Вона фіксується обраним способом кріплення залежно від матеріалу конструкції, товщини стіни чи перекриття, доступу з однієї або двох сторін. Передмонтаж рами часто виконується заздалегідь, до прокладки кабельних ліній. Це скорочує час робіт на завершальному етапі.
Підбір і встановлення ущільнювальних модулів
Модулі підбираються під діаметр кожного кабелю чи труби. Технологія Multidiameter дає змогу адаптувати один модуль під декілька суміжних розмірів через видалення зайвих гумових шарів без інструменту. Неточний підбір модуля (надлишковий чи недостатній зазор) знижує герметичність вузла навіть за коректного стиснення під час встановлення кабельних проходок.

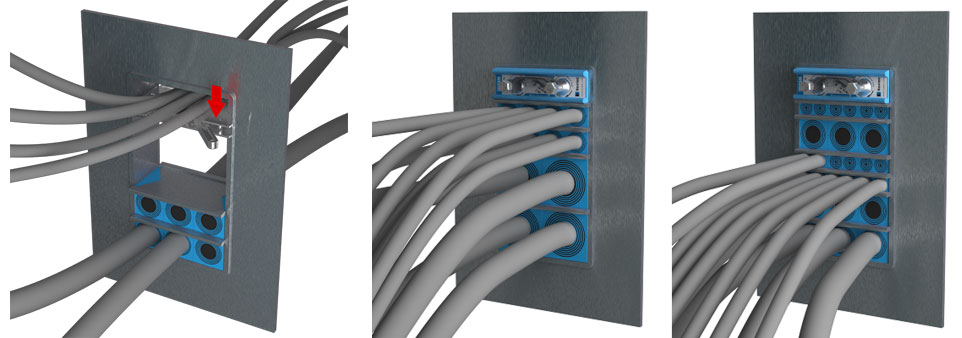

Заповнення проходки та компресія
Простір рами заповнюється потрібним обсягом модулів, включно з холостими блоками там, де кабелі чи труби відсутні. Правильне заповнення простору – обов’язкова умова сертифікованої роботи проходки. Після заповнення вузол стискається компресійним блоком. Під час монтажу модульних кабельних проходок фахівець контролює рівномірність стиснення по всій площині рами, оскільки локальне недотиснення залишає слабку зону.
Інструкції та відео з монтажу Roxtec
Кожна система Roxtec супроводжується власною монтажною документацією. Точну інструкцію варто шукати щодо конкретного продукту з каталогу, оскільки послідовність робіт під час первинного встановлення чи модернізації кабельної проходки відрізняється залежно від типорозміру рами та матеріалу конструкції. Потрібно звернутися до документації обраного продукту.
https://www.youtube.com/watch?v=7dg3q-Kv3Jk
Контроль якості після встановлення проходки
Завершений монтаж проходок Roxtec потребує перевірки. Відхилення від інструкції чи дефекти складання не завжди помітні без цілеспрямованого огляду. Фінальний контроль підтверджує, що проходка відповідає вимогам обраної системи Roxtec.
Що перевірити після монтажу
Перевіряється монтаж рами кабельної проходки й модулів, стан компресійних компонентів, відповідність фактичного результату вимогам інструкції. Візуальний огляд не замінює повноцінне випробування герметичності. Якщо тестування фактично не проводилось, це спосіб виявити лише очевидні відхилення. Тому після встановлення ущільнювальних модулів Roxtec потрібно комплексно перевіряти готовий вузол.
Чек-листи Roxtec
Наша компанія рекомендує візуальний контроль після кожного встановлення герметичних кабельних проходок, застосовуючи чек-лист для різних типів проходок. Це систематизує перевірку та знижує ймовірність пропуску критичного пункту. Чек-лист після монтажу включає наступне:
- відповідність рами отвору;
- коректність підбору модулів;
- повноту заповнення простору;
- рівномірність компресії;
- відсутність пошкоджень елементів.
Дотримання чек-листа скорочує ризик прихованих дефектів монтажу компресійного блоку Roxtec та підтверджує готовність проходки до подальшої експлуатації.
Додавання кабелів і модернізація існуючих проходок
Герметизацію можливо відкрити й повторно закрити задля обслуговування чи додавання кабелів у проходку Roxtec. Компресійний блок послаблюється, модулі змінюються чи додаються, вузол знову стискається. Модулі зберігають властивості під час повторного використання.
Retrofit навколо вже прокладених кабелів і труб
Roxtec пропонує рішення, що дають змогу робити монтаж проходки навколо існуючих кабелів і труб без нового отвору. Конфігурація відрізняється залежно від проєкту. Спосіб модернізації залежить від типу початкової проходки, тому не кожна система підлягає однаковому переоснащенню.
Зв’яжіться з фахівцями компанії задля узгодження навчання монтажу Roxtec команди чи супроводу проєкту.
