Зона ущільнення
- Висота ущільнення визначає обсяг модулів ущільнювачів, які будуть використовуватися в отворі рами. Правильне використання вертикального простору зони ущільнення – необхідна умова для того, щоб продуктивність виробу відповідала сертифікації.

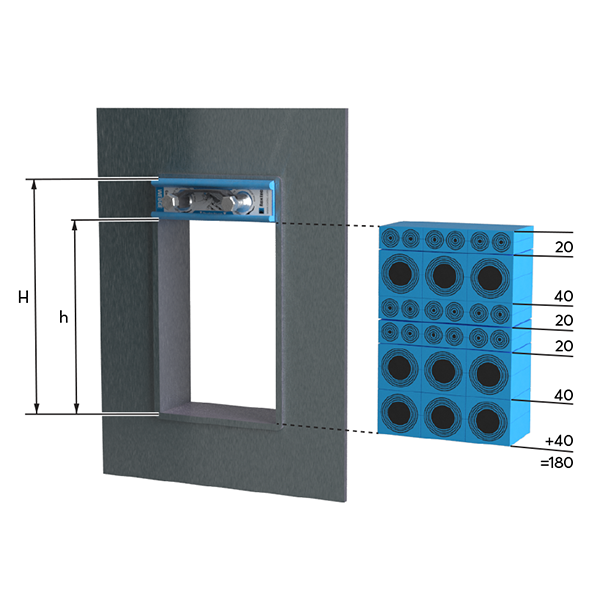

- Висота зони ущільнення (h), зазначена в таблиці, дорівнює внутрішній висоті отвору рами (H) мінус простір, необхідний для компресійного блоку (мм)
- Сумарна висота вибраних модулів ущільнювачів завжди повинна відповідати висоті зони ущільнення (h)
- Перед вибором модулів ущільнювачів розрахуйте висоту зони ущільнення відповідно до інструкції з монтажу
Вимірюється у міліметрах (мм).
| Висота рами (H) [мм] | Висота зони ущільнення (h) [мм] | Розмір рами |
| 101 | 60 | 1 та 2 |
| 160 | 120 | 3 та 4 |
| 218 | 180 | 5 та 6 |
| 278 | 240 | 7 та 8 |
Модульні блоки
Використовуючи стандартні модульні блоки, можна легко підібрати потрібну кількість модулів відповідно до зони ущільнення. Один стандартний модульний блок відповідає зоні ущільнення рами розміром 4, а два блоки — зоні ущільнення рами розміром 8.

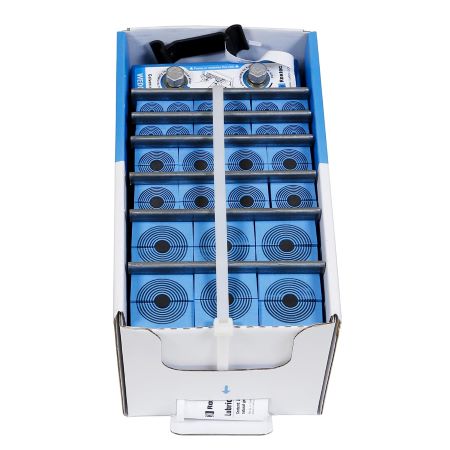

Попередньо підготовлені комплекти ущільнень
Ми рекомендуємо використовувати наші попередньо підготовлені комплекти (доступні для рам розміром 6), які включають ущільнювальні модулі, розділові пластини та компресійний блок Roxtec. Ви можете бути впевнені, що в комплекті є правильна кількість модулів для отвору рами.
Виберіть розмір модуля
При виборі розмірів модулів ущільнювачів ви можете вибрати або менше модулів більшого розміру, що заощадить час на монтаж, або навпаки, щоб створити резервний простір на майбутнє.

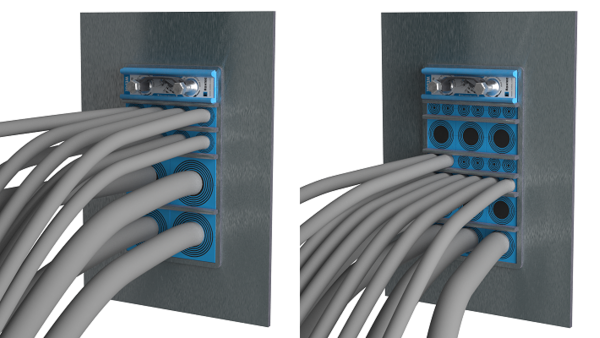

Зліва 12 кабелів, герметизованих найбільшими модулями. Справа ті ж 12 кабелів герметизовані найменшими модулями, що створюють резервний простір. 15 додаткових модулів встановлені для резерву.
Підготовка
Перед початком монтажних робіт підготуйте робочий простір. При необхідності очистіть місце монтажу та переконайтеся, що легко отримати доступ до отвору, який збираєтеся загерметизувати. Переконайтеся, що всі компоненти зручно доступні.
Розташування кабелів

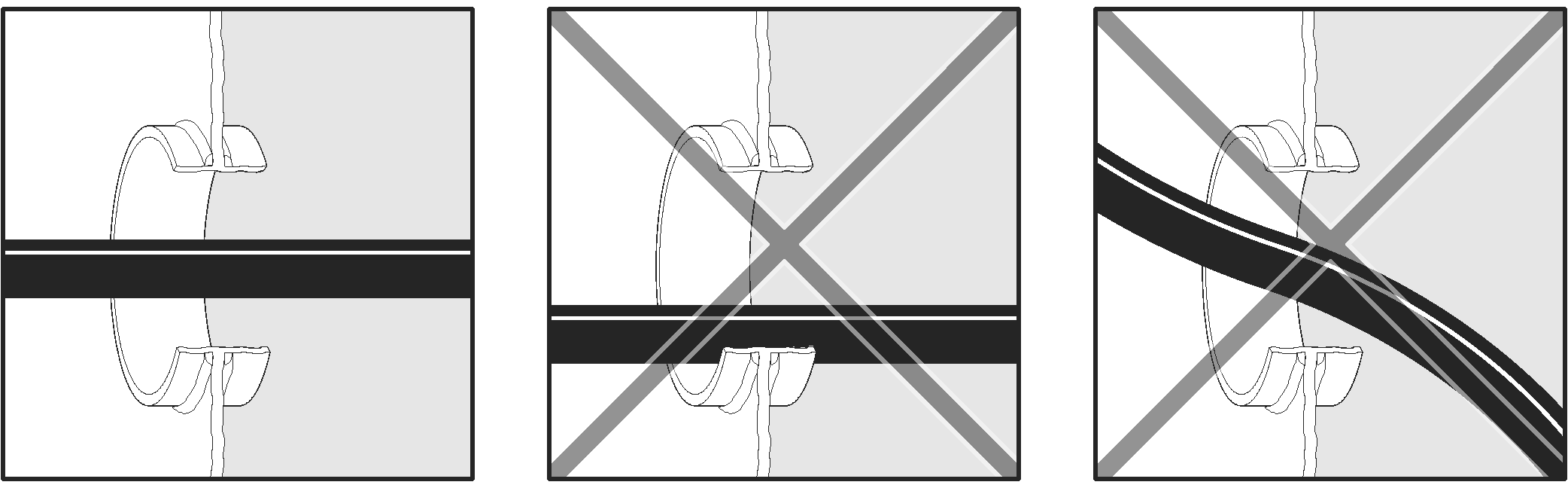

Пропустіть кабелі (і труби) через раму без згинів. За потреби від'єднайте кабелі від опор для рухомості. Під час монтажу слід притримуваим важкі кабелі.
Зверніть увагу, що Roxtec пропонує рами, які можна приварювати під нахилом, якщо ви розумієте, що комунікації будуть проходити під крутим кутом.
Зігрійте мастило
При монтажі в умовах низької температури зігрійте мастило в руках або в кишені, щоб воно стало м'якшим. Мастило - це важлива частина системи.
Розміщення компонентів

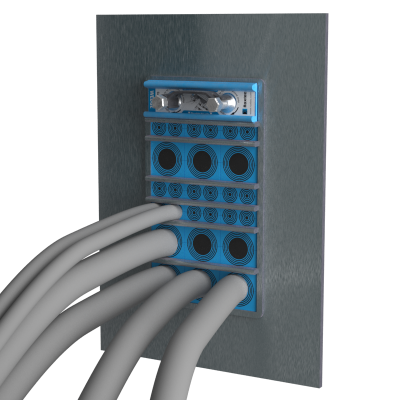

Якщо ви плануєте в майбутньому додати більше кабелів, то можете заощадити час, розмістивши модулі з резервним простором поруч із компресійним блоком. Розміщення кабелів у нижній частині ущільнення позитивно впливає його ефективність.
Використовуйте розділові пластини для розділення кабелів.

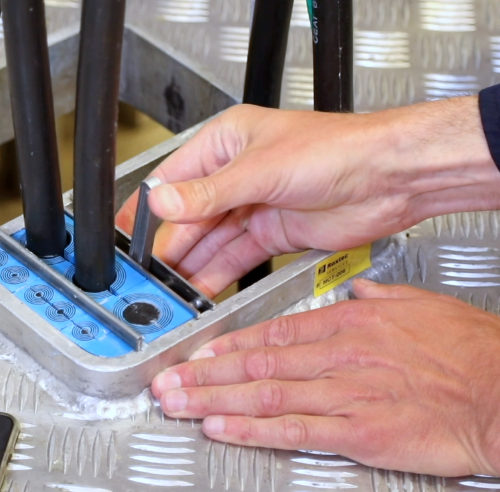

Використовуйте розділові пластини, щоб відокремити та утримувати кабелі окремо один від одного під час монтажних робіт. Це полегшить монтаж модулів ущільнювачів. Наш монтажний інструмент – тримач модуля – допомагає утримувати кабелі та розділові пластини на місці під час монтажу.
Попереднє стискання

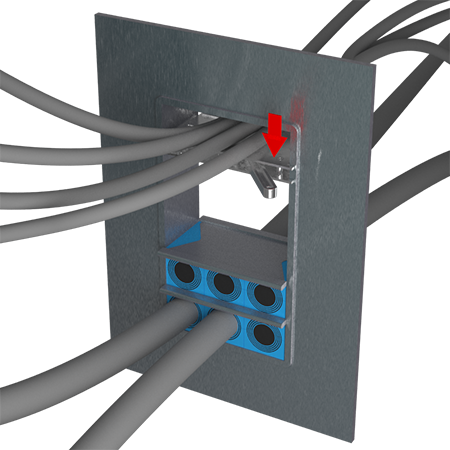

Якщо не вистачає місця для компресійного блоку Roxtec або останнього ряду модулів, необхідно виконати попередній стиск. Використовуйте інструмент попереднього стиснення Roxtec, щоб звільнити місце та правильно заповнити всю зону ущільнення. Утримуйте тиск кілька хвилин, перш ніж встановлювати компресійний блок. Не притискайте кабелі перед стисненням.
Неповний або перерваний монтаж
Використовуйте тримач модулів Roxtec під час монтажу, щоб зберегти робочий простір без кабелів.
Якщо вашу роботу перервали і ви повинні ненадовго піти, використовуйте утримувач модуля, щоб усе залишалося на своєму місці, до відновлення робіт.
Щодо частково встановлених систем ущільнювачів необхідно застосувати стиск, якщо до них не зверталися протягом тривалого періоду часу. У цьому випадку дуже корисним є інструмент для попереднього стиснення Roxtec.

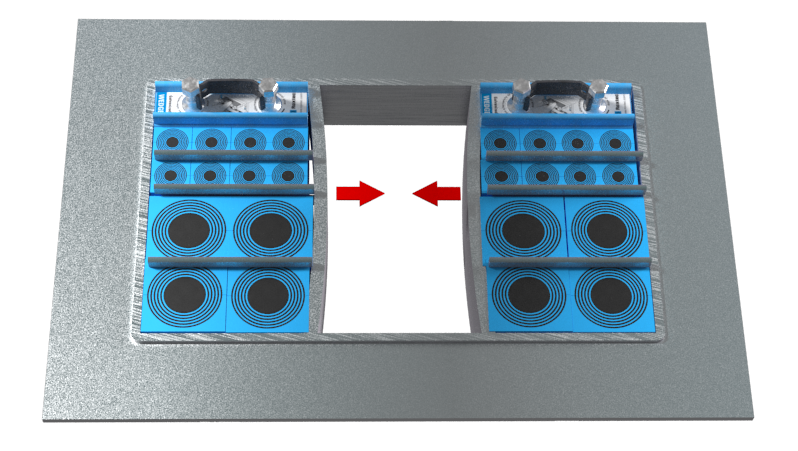

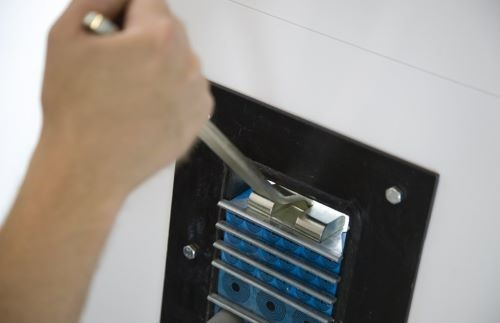

Виконайте повне складання до затягування компресійних блоків
Щоб спростити встановлення компресійного блоку Roxtec у комбіновані рами, затягніть блоки після заповнення всіх отворів, оскільки під тиском внутрішні стінки рами злегка випиратимуть.
Зверніть увагу, що на малюнку вигін внутрішніх стінок сильно перебільшений для більшої наглядності. З будь-яких питань звертайтесь до наших спеціалістів.
